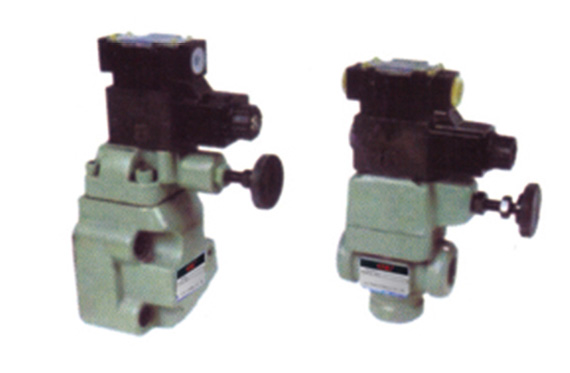

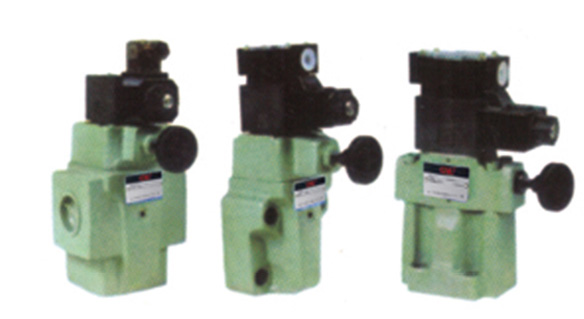

电磁溢流阀
BST,BSG,SBSG
BHSG,BHST
选购指南
| BS | G | -06 | H | -2B2 | -A2 | 5 | -D5 | -2P |
|
系列编号 BSG,BST,BHS GM,BHST,SBS |
接续型式 G:SUB-PLATE TYPE T:THREAD TYPE |
通径 03 06 10 |
压力调整范围 B:10-70Kgf/cm² C:35-140Kgf/cm² D:70-250Kgf/cm² |
功能形式如下表 |
线圈型式 A1:AC110V D1:DC12V A2:AC220V D2:DC24V A3:AC380V |
频率 5:50HZ 6:60HZ |
接线盒型式 D4:接线盒 D5:插头 |
多段压力控制 一单段压力控制 2P:两段压力控制 3P:三段压力控制 |
注:本系列必须与电磁阀配套使用，电磁阀规格如下表，但订购时，衹记本体，电磁阀价格另算。
性能表
油压记号及控制方式
| 型号 | 多段压力控制 | 油压记号 | 绕圈激磁与导磁动作状态 | ||
| 绕圈A | 绕圈B | 导磁也孔动作状态 | |||
| 2B2 | 单段压力控制 |
|
- | OFF | 油槽(卸载) |
| ON | B孔 | ||||
| 2B2L | 单段压力控制 |
|
OFF | - | 闭状态(调压阀设定) |
| ON | B孔 | ||||
| 2B2 | 2P:两段压力控制 |
|
- | OFF | A孔 |
| B孔 | |||||
| ON | 闭状态(调压阀设定) | ||||
| 3C2 | 3P:三段压力控制投入 |
|
OFF | OFF | B孔 |
| ON | OFF | A孔 | |||
| OFF | ON | 油槽(卸载) | |||
| 3C3 | 2P:两段压力控制 |
|
OFF | OFF | A孔 |
| ON | OFF | B孔 | |||
| OFF | ON | ||||
