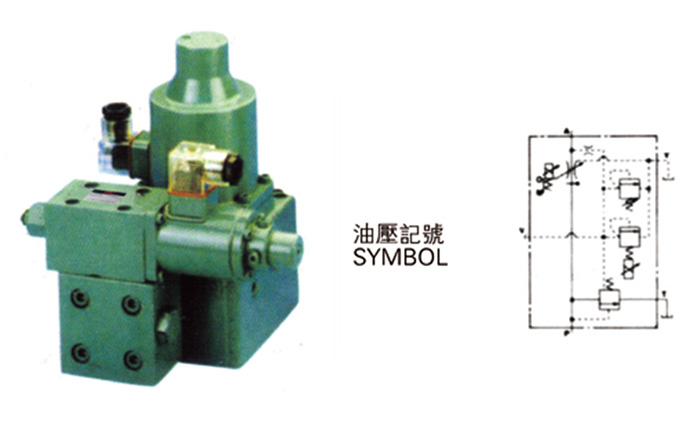

电液比例溢流调速阀EFBG
选购指南
| EFBG | -03 | -125 | -H |
|
系列编號 SERIES UMBER EFBG |
通径 VALVE SIZE 03 06 10 |
最大调节流量 MAX.ADJ.FLOW) 125:125I/min 250:250l/min 500:500l/min |
比例先导溢流阀调压范围 POLOT RELIEF PRESSURE ADJ.RANGE C:14-140(kgf/cm²) H:14-210(kgf/cm²) |
性能表
| 内容 | 型号 | EFBG-03-125 | EFBG-06-250 | EFBG-10-500 |
| 最高调节压力(BAR) | 250 | 250 | 250 | |
| 流量调节范围(l/min) | 1-125 | 2.5-250 | 5-500 | |
|
流量记号 |
额定电流(mA) | 680 | 580 | 700 |
| 线圈电阻(Ω) | 43.5 | 43.5 | 43.5 | |
| 压差(kgf/cm²) | 6 | 7 | 9 | |
| 滞环 | ∠7% | ∠7% | ∠7% | |
| 重复精度 | 1% | 1% | 1% | |
|
1* 压力控制 |
压力调整范围(kgf/cm²) | C:14-140 | C:15-140 | C:16-140 |
| H:14-210 | H:15-210 | H:16-210 | ||
| 额定电流(mA | C:710 | C:690 | C:690 | |
| C:770 | C:730 | C:690 | ||
| 线圈电阻(Ω) | 10 | 10 | 10 | |
| 滞环 | 3% | 3% | ||
| 重复精度 | 1% | 1% | ||
| 30kg | ||||
1※这些参数适合于带电流比例先导式溢流阀型(例:EFBG-03-125-C-※)
2※不带电流比例先导式溢流阀型的最高调节压力为24.5Mpa(例:EFBG-03-125-※)
